塑料替代搜索 塑料超级搜索
网站地图
搜资讯搜物性



这是一篇PP干货大全









1低熔融指数嵌段共聚PP(熔融指数1-3之间)

 外形为不规则圆形,洛氏硬度为75。是石化厂生产均聚过程中加入少量聚乙烯成份而制成。特点:降低了均聚的硬度,而添加了聚乙烯的柔韧性。硬度比均聚差,比聚乙烯好,韧性比均聚好而比聚乙烯差。均聚为透明色,而共聚为乳白色。加工方式及用途有:

  注塑:蓄电池外壳,童车部件,地砖模具,周转箱,油漆桶,板条箱等;

       挤出:管子,各种板材,片材,如中空板等。

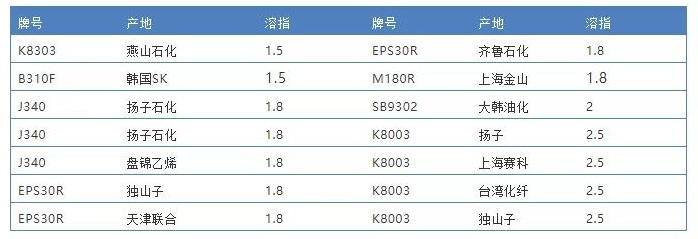

常见牌号

2中熔融指数嵌段共聚PP(熔融指数15-17之间)

乳白色圆柱状颗粒,洛氏硬度为80左右,具有强度好、耐磨损、抗冲击等性能,具有良好的耐应力开裂、优异的化学稳定性及绝缘性,并有较好的耐热性,加工方式:注塑。

  主要用途:蓄电池外壳、童车部件、小洗衣机内桶。

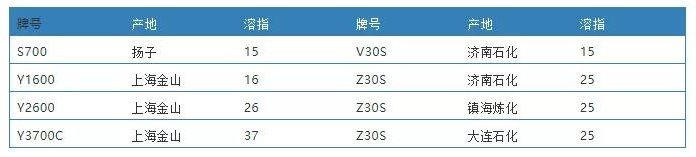

常见牌号

3高熔融指数嵌段共聚PP (熔融指数18以上,最通用、用量最大在25-30之间)

 乳白色不规则颗粒,洛氏硬度为85左右,具有高冲击性,高流动性,高刚性。

       加工方式为:注塑。

       主要用途:洗衣机内桶及外壳、浴盆、电器的零件、家用器皿、汽车保险杠的注塑件、汽车面板。抗冲击能力、低密度、着色能力和加工性能使它成为理想的材料。

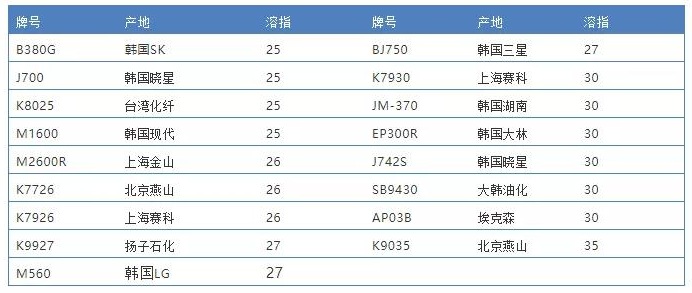

  常见牌号

4无规共聚PP

无规共聚聚丙烯:颜色为透明,外形为不规则圆形,具有透明性好、光泽度高、色泽白净、耐碎裂、耐高温、刚性好、阴湿性好、无气味等优越的性能。加工方式及用途:

  吹塑(溶指在3以下):小中空塑料瓶等

  注塑:文具、家庭用品、微波炉里的盒子、高透明容器、一次性针筒等。

  它的高分子链的基本结构用加入不同种类的单体分子加以改性。乙烯是最常用的单体,它引起聚丙烯物理性质的改变。

  与PP均聚物相比,无规共聚物改进了光学性能(增加了透明度并减少了浊度),提高了抗冲击性能,增加了挠性,降低了溶化温度,从而也降低了热熔接温度;同时在化学稳定性、水蒸气隔离性能和器官感觉性能(低气味和味道)方面与均聚物基本相同。

  应用于吹塑、注塑、薄膜和片材挤压加工领域,作食品包装材料、医疗包装材料和日常消费品。无规共聚物比PP均聚物的挠曲性好而刚性低。

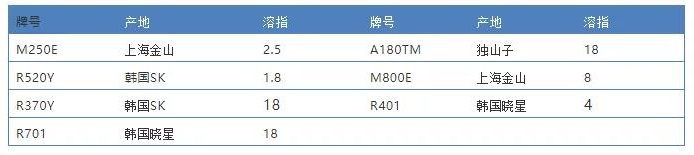

  常见牌号

5拉丝级均聚PP

半透明不规则圆柱状颗粒,洛氏硬度为100左右,熔融指数在2-4之间,是PP、PE中最硬的材料,接近于ABS、PS.因其具有较好的刚性,而使用范围广。加工方式及用途:

  拉丝:扁丝、纤维、编织袋、绳子等。

  注塑:电视机配件、收音机外壳、电器绝缘材料。

  吹膜:包装单项拉伸薄膜等。

  改性:增强、阻燃、填充等。

  挤出:打包带、板材等。

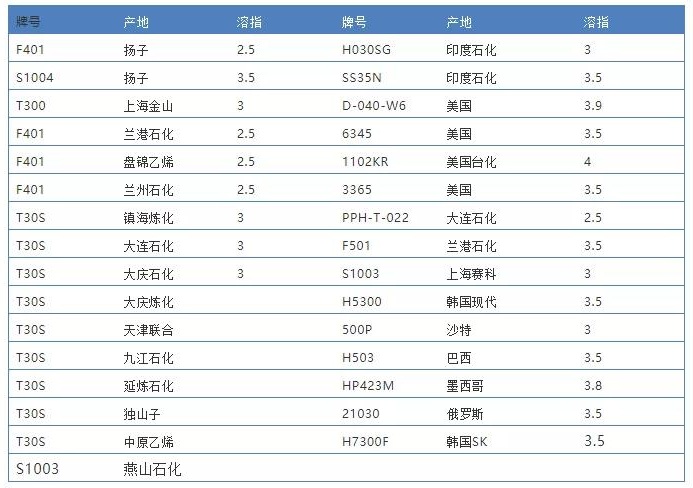

  常见牌号

6注塑级均聚PP

半透明,良好的加工稳定性,高强度注塑成形,熔融指数10以上,因其有较好的流动性和刚性,可做中、大型生活家庭用品、家电配件等。

  加工方式:注塑;主要用途:硬包装、家庭用具和密封储藏箱、饮水机外壳等配件。

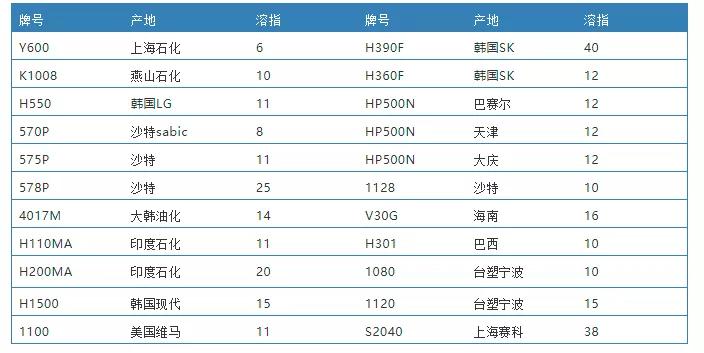

  常见牌号

7薄膜级均聚PP

良好的光泽度和透明度。质感硬而滑,熔融指数在7-14之间。加工方式及用途:CPP(流延膜);BOPP(双向拉伸膜):食品软包装膜等;IPP(单向拉伸透明膜):香烟、糖果包装膜等。

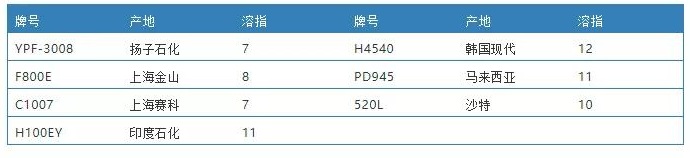

  常见牌号

8纤维级均聚PP

半透明粒子,流动性好,熔融指数在15-40,部分可替代注塑级,但硬而脆。

  加工方式:化纤短纤;主要用途:挤出单丝、低旦尼尔纤维、无纺布、短纤(包括衣物、尿布、非织品)。

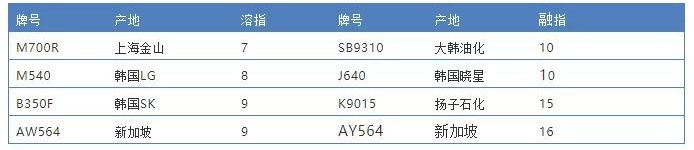

  常见牌号

9涂覆级均聚PP

半透明粒子,熔体流动指数高,流动性好一般在20以上,是聚丙烯纺织物涂覆专用树脂,涂膜均匀,剥离强度好。

  加工方式:涂覆;主要用途:塑料涂层、低档次水泥袋等。

  常见牌号

10均聚PP粉料

白色细小颗粒,没有抗氧化剂,是粒料聚丙烯的前身,适合做拉丝、注塑产品。因其没有抗氧化剂粉料易变色、结块,保存期为半年以内。如过期,粉料做成的产品会发硬、变脆。

  主要用途:粉料按催化剂可分为:高效催化剂粉料(也可以做注塑产品)和低效催化剂粉料(因其注塑时模具会有腐蚀,影响产品光泽度,所以只能做低档次水泥袋、编织袋及改性产品)。

  按熔融指数可分为:045粉料(溶指在2-6之间,拉丝):水泥袋、编织袋、化纤丙纶丝、编织带的;E140粉料(溶指在8-17之间)注塑:中大型生活用品等。

相关文章!
搜料网在线版权与免责声明

1.凡本网注明“来源:搜料网”的所有文字、图片和音视频稿件,版权均为“搜料网”独家所有。转载请注明出处,并添加源链接,违反者本网将依法追究责任。

2.本网转载并注明其他来源的稿件,目的在于传播更多信息,与本网站立场无关,如有侵权请直接与作者联系,或致电400-6700-720

以上内容最终解释权归搜料网所有。
