塑料替代搜索 塑料专家搜索
网站地图
搜资讯搜物性

门窗把手与风扇叶片的区别

已有人阅读此文 - -
材料导读:PA66具有较短的成型周期,良好的耐热稳定性及低蠕变特性,添加玻璃纤维有效避免了PA66因吸湿后而导致的强度降低,满足对制品强度的要求。玻纤含量的不同也会使制品有所区别,下面介绍两种不同玻纤含量的PA66。

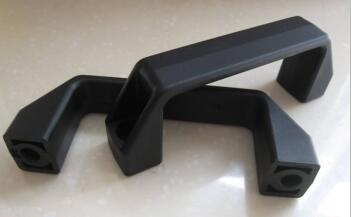

一.旭化成90G50

(一)简介
      ☞型号:90G50
      ☞厂家:ASAHI KASEI/旭化成
      ☞类别:PA66+50%GF
      ☞用途:家居 | 窗户 | 把手

(二)基本要求

         1.高强度,高刚性

         2.低密度

         3.抗UV 耐老化

         4.良好的产品表面

         5.良好的耐化性

         6.注塑成型

(三)材料特性

         1.90G50为PA66基材添加50%GF,弯曲模量:(干态)15.5 Gpa、(湿态)12.1 Gpa  ASTM D790,拉伸强度:(干态)235 Mpa、(湿态)196 Mpa ASTM D638

          2.90G50为PA66基材添加50%GF,密度:1.58 g/cm3

          3.90G50为PA66基材具有UV稳定性

          4.90G50为PA66基材添加50%GF,通过注塑工艺调整可以得到良好的表面质量(高模温)

          5.90G50基材为PA66,含有酰胺基团具有优异的耐化学性如弱酸、碱、盐类溶液、醇类、醚类、酮类以及标准燃油类

          6.注塑成型料筒温度:275~295°C

二. 旭化成1300G

(一)简介

      ☛型号:1300G
      ☛厂家:ASAHI KASEI / 旭化成
      ☛类别:PA66+33%GF
      ☛用途:电动工具 | 马达风扇叶片

(二)基本要求

          1.良好的机械特性

          2.良好的耐温性

          3.良好的尺寸稳定性

          4.良好的耐化学性

          5.良好的低蠕变特性

          6.注塑成型

(三)材料特性

          1.1300G为PA66基材添加33%GF,弯曲模量:(干态)9300 Mpa、(湿态)6300 Mpa  ASTM D790,缺口冲击特性:(干态)127 J/m、(湿态)147 J/m ASTM D256

          2.1300G为PA66基材添加33%GF,热变形温度:(0.46 Mpa-干态)260 °C  ASTM D648

          3.1300G为PA66基材添加33%GF,线性膨胀系数:(平行流动方向)3.0E-5 cm/cm/°C ASTM D696,成型收缩率:(3mm)流动方向:0.4、垂直方向:0.9 %

          4.1300G基材为PA66,含有酰胺基团具有优异的耐化性如弱酸、碱、盐类溶液、醇类、醚类、酮类以及标准燃油类。

          5.1300G基材为PA66且添加33%GF,具有良好的自润滑以及低蠕变特性

          6.注塑成型料筒温度:275~295°C

搜料网在线版权与免责声明

1.凡本网注明“来源:搜料网”的所有文字、图片和音视频稿件,版权均为“搜料网”独家所有。转载请注明出处,并添加源链接,违反者本网将依法追究责任。

2.本网转载并注明其他来源的稿件,目的在于传播更多信息,与本网站立场无关,如有侵权请直接与作者联系,或致电400-6700-720

以上内容最终解释权归搜料网所有。

相关文章!
